Руководство по работе с LCD-дисплеями с I2C модулем

Подключение к Arduino Nano R3

Необходимые контакты:

SDA (данные) подключается к пину A4 Arduino
SCL (тактовый сигнал) подключается к пину A5 Arduino
VCC (питание) подключается к 5V Arduino
GND (земля) подключается к GND Arduino

Обратите внимание у разных моделей Arduino пины подключения могут отличаться.

Необходимые библиотеки

Для работы с дисплеями потребуются следующие библиотеки:


    #include  // Библиотека для работы с I2C
    #include  // Основная библиотека для LCD

Базовые настройки дисплея

Инициализация дисплея:


    // Инициализация для LCD1602
    LiquidCrystal_I2C lcd(0x27, 16, 2);

    // Или для LCD2004
    LiquidCrystal_I2C lcd(0x27, 20, 4);

    void setup() {
        lcd.init(); // Инициализация дисплея
        lcd.backlight(); // Включение подсветки
        lcd.setCursor(0, 0); // Установка курсора
        lcd.print("Привет, мир!");
    }

0x27 — это адрес устройства на шине I2C. 0x27 — стандартный адрес для дисплеев. Он может отличаться, для проверки адреса есть скетчи-сканеры. Код такого сканера можно посмотреть тут.

Основные команды управления

Работа с текстом:

lcd.print("Текст");
// вывод текста

lcd.setCursor(x, y);
// установка позиции курсора (x — колонка, y — строка)

lcd.clear();
// очистка дисплея

lcd.noDisplay();
// отключение отображения

lcd.display();
// включение отображения

Примеры использования

Простой пример вывода информации на LCD1602:

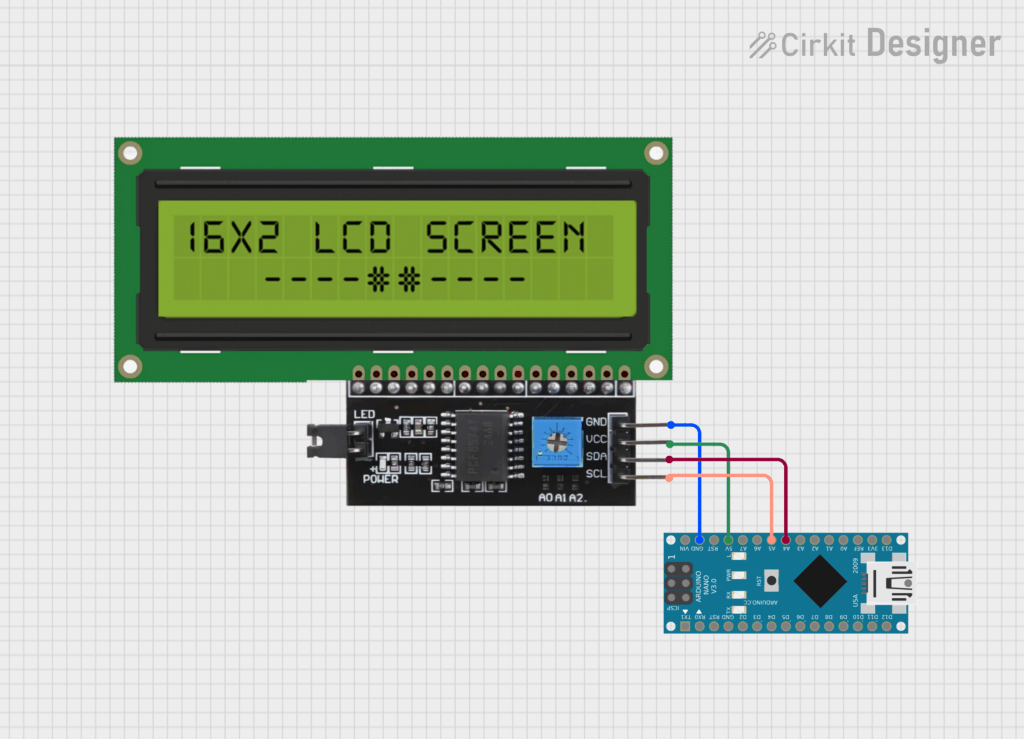

Вот так выглядит схема подключения:

Регулятор на обратной стороне платы модуля I2C — настройка контрастности. При первом подключении подстройте контрастность экрана так, чтобы символы на экране хорошо читались.

Скетч:

#include <LiquidCrystal_I2C.h>
// Подключаем библиотеку для работы с LCD дисплеем по шине I2C

LiquidCrystal_I2C lcd(0x27,16,2);
// Объявляем объект библиотеки, указывая параметры дисплея
// (адрес I2C = 0x27, количество столбцов = 16, количество строк = 2)

void setup() {
 lcd.init();
 // Инициируем работу с LCD дисплеем
 lcd.backlight();
 // Включаем подсветку LCD дисплея
 lcd.setCursor(0, 0);
 // Устанавливаем курсор в позицию (0 столбец, 0 строка)
 lcd.print("LCD | TSH E.Shop");
 // Выводим текст "LCD | TSH E.Shop"
 lcd.setCursor(0, 1);
 lcd.print("SKU 2470466804");
}

void loop() {
}

Давайте разберем этот код подробно:

Подключение библиотеки и инициализация:

#include <LiquidCrystal_I2C.h> — подключает библиотеку для работы с LCD дисплеем
LiquidCrystal_I2C lcd(0x27,16,2) — создает объект дисплея с параметрами:
- Адрес I2C модуля: 0x27
- 16 символов в строке
- 2 строки дисплея

Функция setup():

lcd.init() — инициализирует дисплей
lcd.backlight() — включает подсветку
lcd.setCursor(0, 0) — устанавливает курсор в начало первой строки
lcd.print() — выводит текст на дисплей
Вторая строка выводится аналогично

Важные замечания:

Дисплей имеет размер 16×2 символов
Адрес I2C модуля должен соответствовать реальному подключению
В функции loop() код отсутствует, так как вся логика отображения выполняется один раз при старте
Можно модифицировать текст и расположение для отображения другой информации
При необходимости можно добавить динамическое обновление информации в loop()

Простой пример вывода информации на LCD2004:

#include <LiquidCrystal_I2C.h>
// Подключаем библиотеку для работы с LCD дисплеем по шине I2C

LiquidCrystal_I2C lcd(0x27,20,4);
// Объявляем объект библиотеки, указывая параметры дисплея
// (адрес I2C = 0x27, количество столбцов = 20, количество строк = 4)

void setup() {
 lcd.init();
 // Инициируем работу с LCD дисплеем
 lcd.backlight();
 // Включаем подсветку LCD дисплея
 lcd.setCursor(0, 0);
 // Устанавливаем курсор в позицию (0 столбец, 0 строка)
 lcd.print("LCD 2004");
 // Выводим текст "LCD 2004"
 lcd.setCursor(0, 1);
 lcd.print("TSH Electronic shop");
 lcd.setCursor(0, 2);
 lcd.print("SKU 2470466781");
 lcd.setCursor(0, 3);
 lcd.print("Creative success!");
}

void loop() {
}

Пример с форматированием:


    void setup() {
        lcd.init();
        lcd.backlight();
        lcd.setCursor(0, 0);
        lcd.print("Дата:");
        lcd.setCursor(6, 0);
        lcd.print("12.05.2025");

        lcd.setCursor(0, 1);
        lcd.print("Время:");
        lcd.setCursor(6, 1);
        lcd.print("14:30");
    }

Дополнительные возможности

Управление контрастностью:


lcd.init();
lcd.setBacklight(255);
// Регулировка яркости (0-255)

Автоматическое обновление экрана:

void loop() {
  static unsigned long previousMillis = 0;
  const long interval = 1000;

  if(millis() - previousMillis > interval) {
    previousMillis = millis();
    lcd.clear();
    lcd.print("Новые данные");
  }
}

Типичные проблемы и решения

Дисплей не отображается: проверьте правильность подключения и адрес I2C (0x27 или 0x3F)
Неверный адрес: используйте сканер I2C для определения правильного адреса
Проблемы с контрастностью: отрегулируйте потенциометр на модуле
Нестабильная работа: проверьте качество подключения питания
